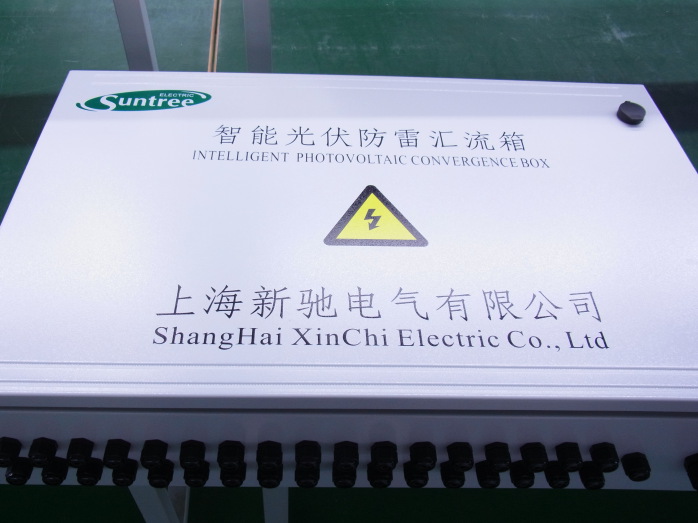

智能型光伏汇流箱16路汇1路

智能型光伏汇流箱16路汇1路--点击浏览大图

所属目录:其它避雷电设备

搜索关键字:智能型光伏汇流箱16路汇1路

信息简介:智能型光伏汇流箱16路汇1路

详细信息:
“智能型光伏汇流箱16路汇1路”参数说明
品牌: Suntree/新驰电气 型号: SHLX-PV
规格: SHLX-PV 16 商标: Suntree
包装: 木箱 产品类型: 避雷箱
最大放电电流: 10KA 保护范围: 电源保护
产量:
“智能型光伏汇流箱16路汇1路”详细介绍
SHLX-PV 防雷汇流箱是将最多 24 路光伏电池组件串的直流输入汇流合成 1 路输出,每路配熔断丝,输出配备防雷器和断路器,大大简化
了直流配电柜及逆变器的输入接线。提供防雷保护,短路保护和接地保护。汇流箱分为智能和非智能两种类型。智能防雷汇流箱内部装有
汇流监测单元,能监测每路光伏电池串输入的电流、汇总输出电压、箱体内的温度及防雷器状态、断路器状态等。

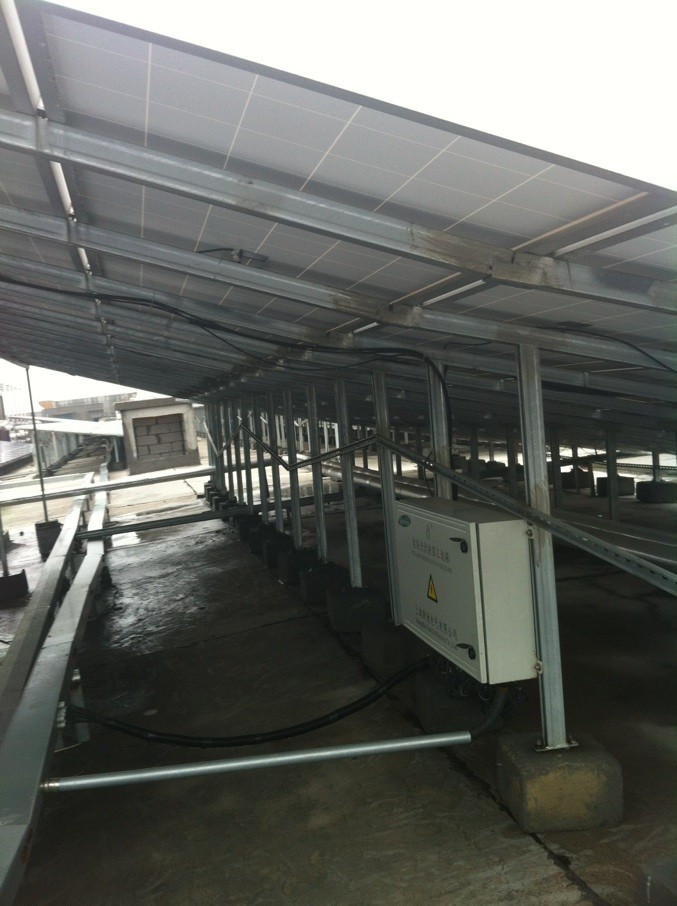

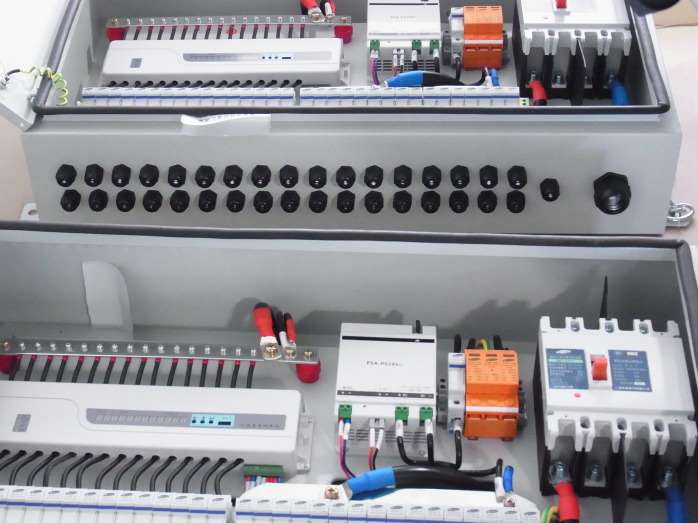

该装置内部布置简洁明了,布线整齐合理。可靠性高,维护简单。户外壁挂式安装,能适应各种恶劣环境。除了相关核心元器件外,其他
可按用户要求定制。汇流箱的防护等级达到 IP65,具备防水、防灰、防锈、防盐雾,
满足室外安装的要求 .
可同时接入多至 24 路电池串列
每路电池串列的正负极都配有光伏专用熔丝,对组件串出现故障
时进行保护,熔断器底座及熔丝配套使用,减少业主后期维护成
本,有效保护维修人员的人身安全
采用光伏专用高压防雷器能对汇流后的母线正极对地、负极对地
进行保护,持续工作电(Uc)可达到 1000VDC。
汇流箱内的电源模块能够接入最高 1000DCV 的光伏电压
汇流箱测控模块采用性能可靠的霍尼韦尔霍尔元件(直流 CT 传
感器),对每一路光伏组串进行电流、母线电压进行采集监测、
报警和本地故障定位,并能对汇流箱内的温度进行测量,防雷器
及输出断路器的状态检测等。

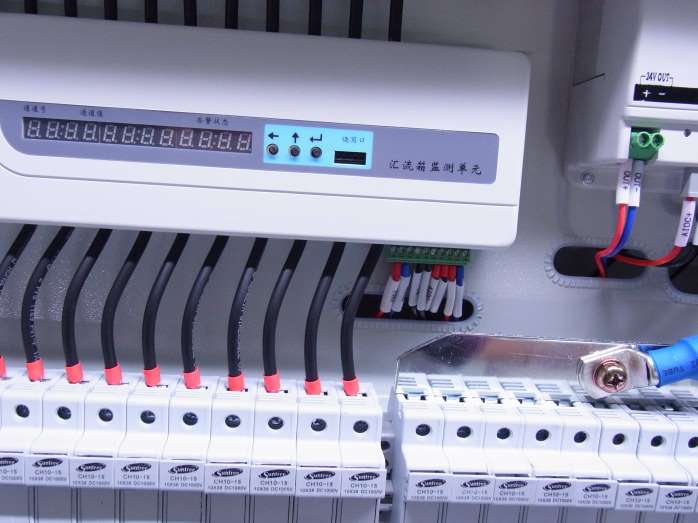

汇流箱内的监测模块具备数码显示功能,能在设备上显示每串组
件串的电流,母线电压,汇流箱内的温度,断路器防雷器的状态,
系统功率及设备地址等相关信息。
具备 RS485/MODBUS-RTU 串口通信。
与外部接口部分均有防雷保护。
能接收本地监控装置的参数下载,进行分析处理。
汇流箱工作电源可选择外界 220VAC/DC 或者由汇流箱本身提供
的电源供电,如果采用汇流箱本身提供电源,现场可以不需要针
对供电单独布线。
APV-M8-80、
SPV、
JYHL-8IN、
SCH-F16
PVS-8
DK-PV-8008
WGHX-Z-8
KN? PVS/16WP
?
?
APV-M8-80、
SPV、
JYHL-8IN、
SCH-F16
PVS-8
DK-PV-8008
WGHX-Z-8
KN? PVS/16WP
